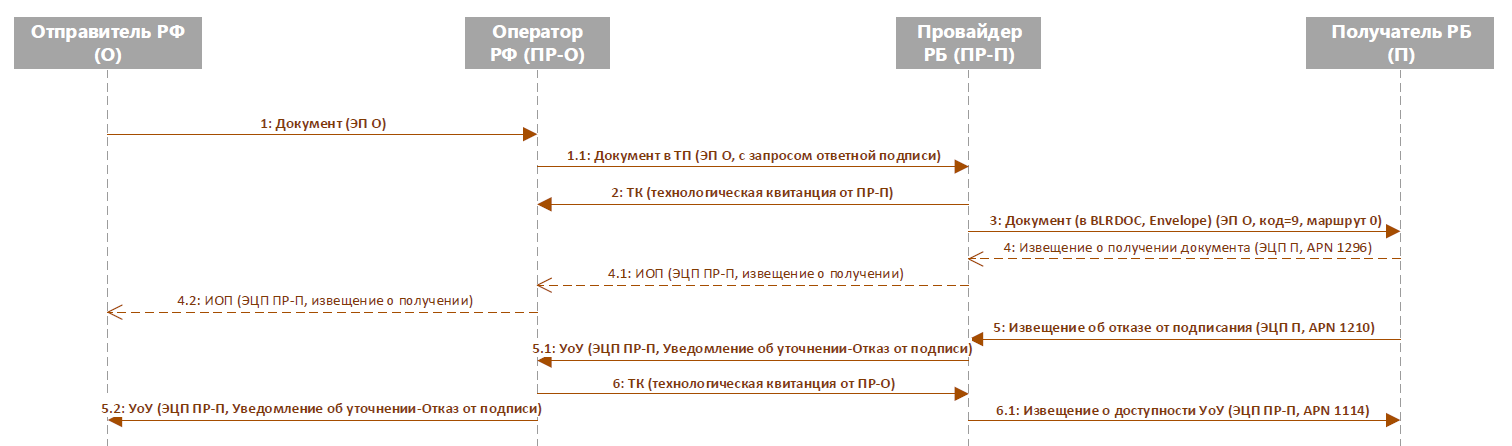

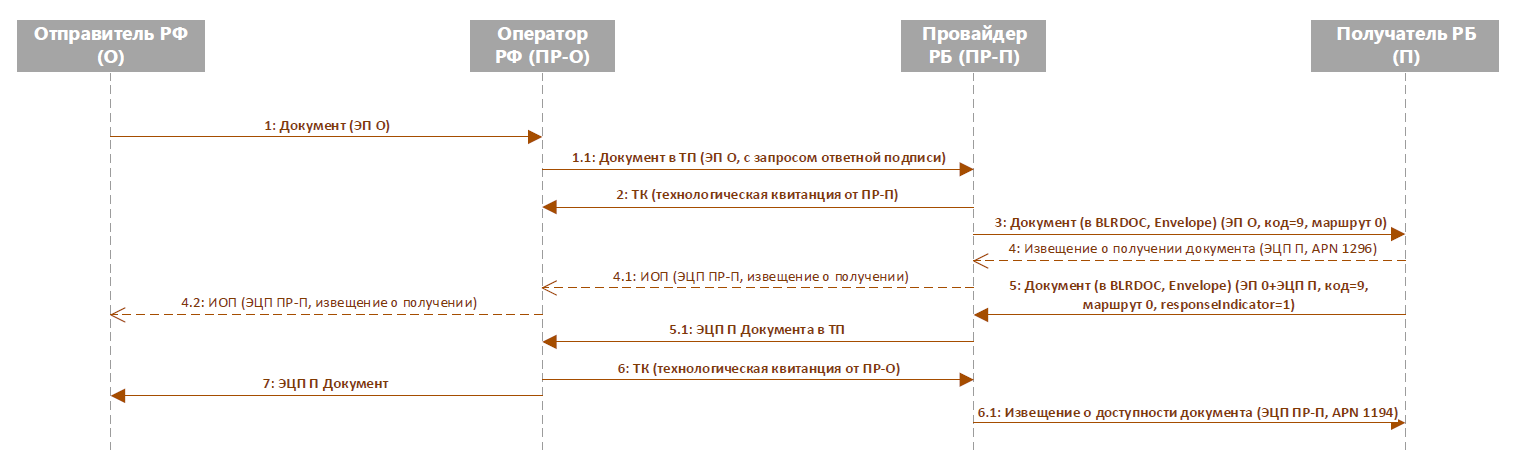

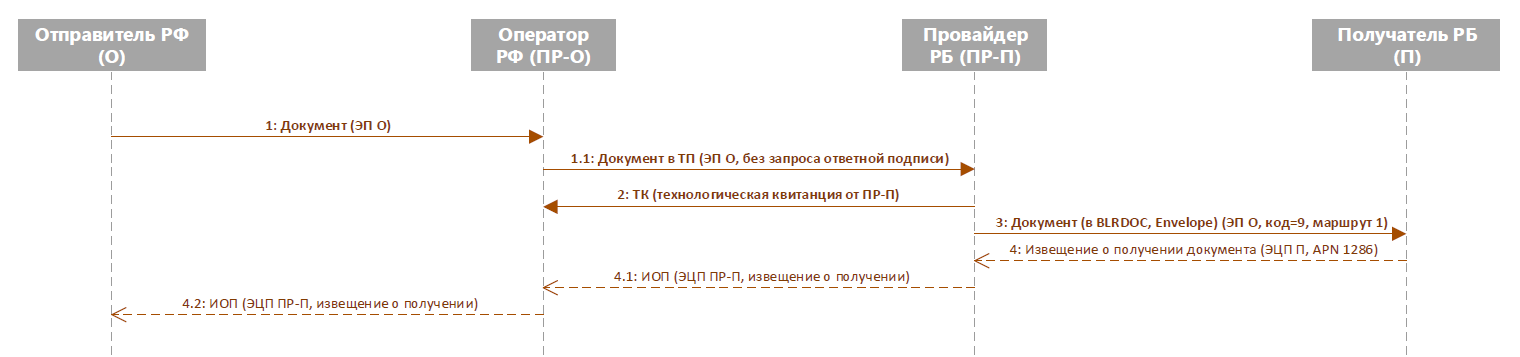

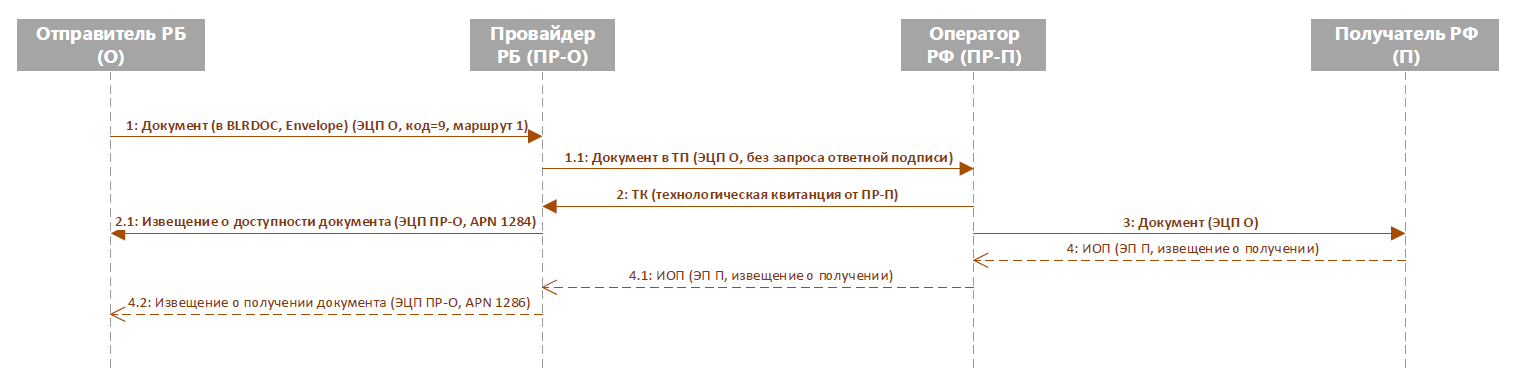

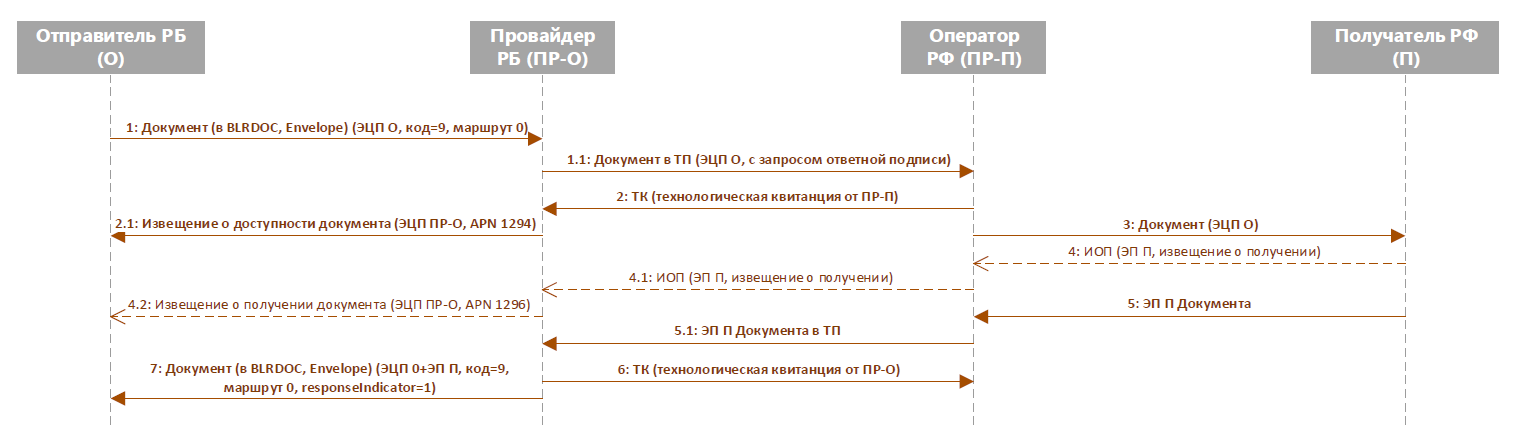

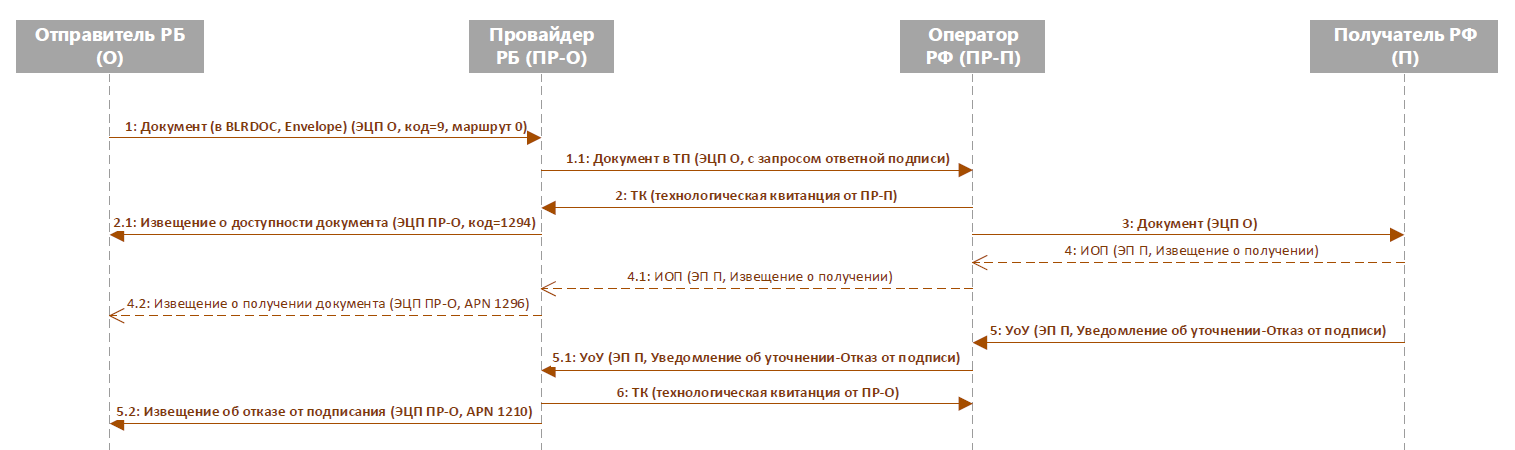

Диаграммы обмена для прочих электронных документов.

ID статьи: 360

Последнее обновление: 18 авг, 2025

Содержание:

Алгоритм формирования кода служебного сообщения (APN)

Код служебного сообщения формируется по схеме:

Код ЮЗДО + Код участника ЭДО + Код процесса + Код типа сообщения.

Код ЮЗДО: 1.

Код участника ЭДО:

1 – Сообщение, сформированное отправителем/провайдером отправителя.

2 – Сообщение, сформированное получателем/провайдером получателя.

Код процесса:

9 - Документ с двусторонней подписью. ЭЦП отправителя + ЭЦП получателя, функциональный код – 9, маршрут – 0.

8 - Документ с признаком односторонней подписи отправителя. ЭЦП отправителя, функциональный код – 9, маршрут – 1.

1 - Служебное сообщение об отказе от подписания документа (со стороны отправителя/получателя соответственно), ЭЦП отправителя/ЭЦП получателя.

Код типа сообщения:

0 - Оригинальное служебное сообщение участника ЭДО (Отмена, Отказ от подписания, Отклонение от аннулирования).

4 - Извещение о доступности документа/оригинального служебного сообщения стороной получения (для просмотра в личном кабинете или скачивания по API). Факт того, что провайдер стороны получения принял документ. ЭЦП Провайдера стороны получения, сообщение обязательное.

6 - Извещение о получении документа/оригинального служебного сообщения стороной получения (факт скачивания по API). ЭЦП стороны получения, сообщение необязательное.

1007 - Ошибка (единый код на всех этапах жизненного цикла документа).

Обоснование использования уникальных кодов служебных сообщений (APN)

При каждой регистрации служебных сообщений в учетной системе получателя/отправителя с неуникальными кодами, необходимо строить сложный запрос для определения предыдущего статуса документа, и присвоения документу актуального статуса. Данный запрос, повышает использование аппаратных ресурсов на стороне пользователя учетной системы. Использование уникальных кодов позволит отказаться от построения сложных запросов и определять статусы документа исходя из уникального кода каждого сообщения.
